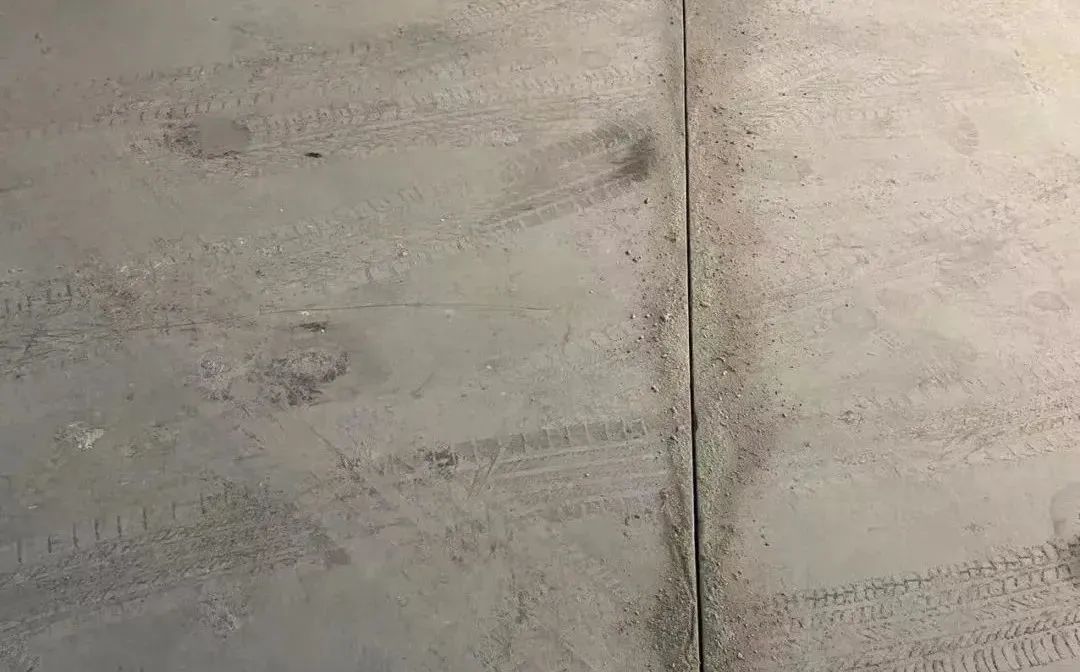

A: 切V型槽，填补环氧砂浆（半干砂浆），贴玻璃纤维布。

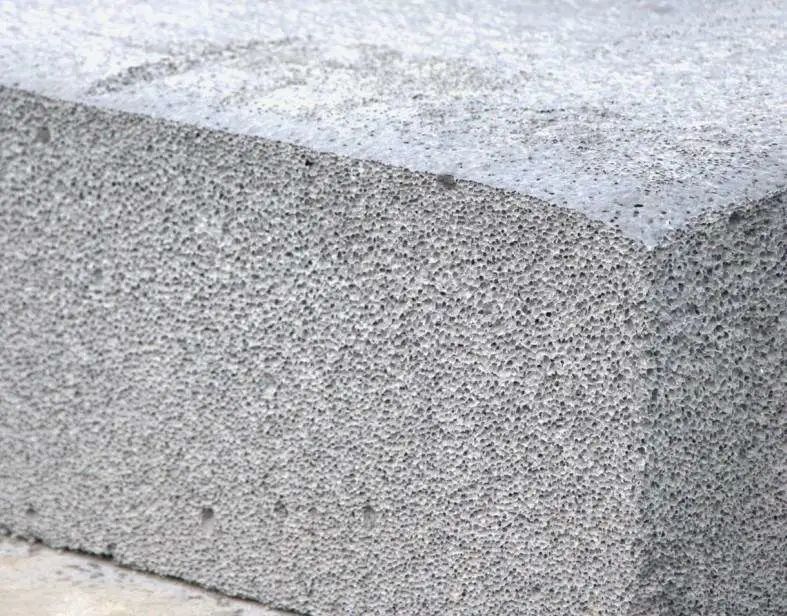

A: 拉拔强度≥2MPa，混凝土标号≥C25

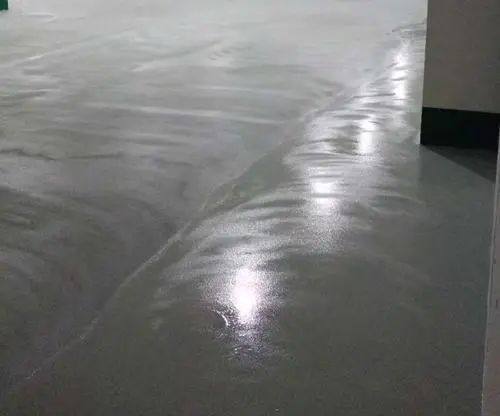

A: 结露现象，建议选择早晚室内外温差小的时候施工降低冷凝水的形成或者整体升温除湿。

A:

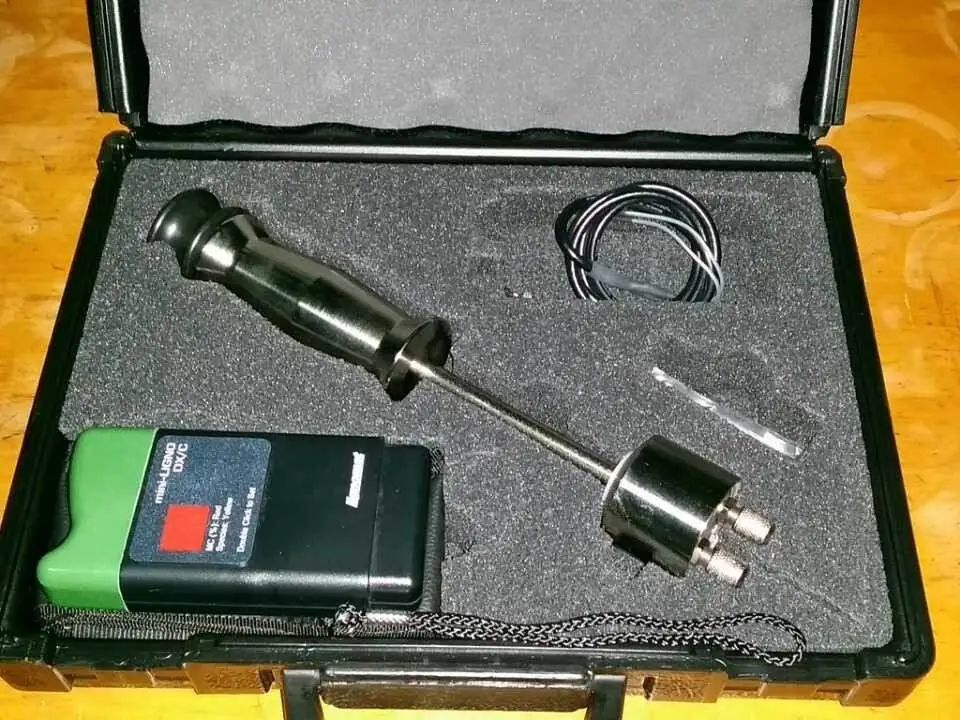

CM 混凝土测试方法

此方法是破坏性测试，将碳化钙预混凝土样品中的水分，释放气体。依据气压变化评估含水量。可这个方法可以快速获得定量的混凝土基面含水率。

CM 混凝土基面含水率测定仪

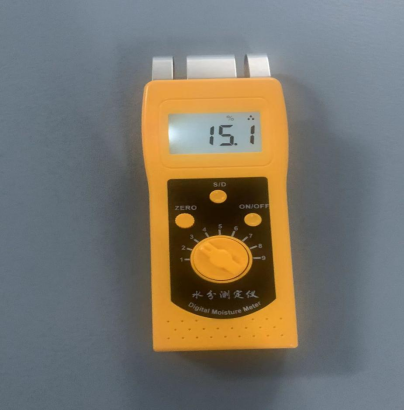

基面含水率仪

此方法为非破坏性相对测试，通过地面与电极之间的低频电场获得电阻来判定基面湿气状况，测量的AC电阻抗，电容，电场的变化随基面内湿气情况变化而变化，从而得到相对湿度。这个方法可以快速获得定量的混凝土基面含水率。

基面含水率测定仪

A: 1、芳香族环氧树脂双酚A结构易氧化产生羰基形成发黄基团；

2、胺类固化剂中游离胺成份直接与环氧树脂聚合，导致局部范围的升温，加速变黄；

3、叔胺类促进剂、壬基酚促进剂在热氧、UV照射下都易变色；

4、反应过程中温度过高，体系中残留的杂质、金属催化剂都会诱使黄变。

A: 1、施工时空气湿度过大；

2、加入了过量不合格稀释剂；

3、中涂粉添加量过大，面漆中部分树脂被吸入中涂。
